Product Type: USC-232F chipset: FTDI FT232BL (UK) USB Compatibility: USB1.1 & USB2.0 USB1.1 speed: 12Mbps RS232 speed: 230Kbps indication number: TX, RX, Power USB connector: USB A- Male RS232 connector: DB-9 Male Power supply: USB Bus Power (DC5V) Power consumption: In Stand by mode, DC 5V / 54 mA Working mode, DC 5V / 56 mA operating voltage range: 4.35 ~ 5.25 VDC Cable length: 110 cm

․USB1.1/2.0 to RS232 訊號轉換器，透過 USB介面擴充 RS232埠

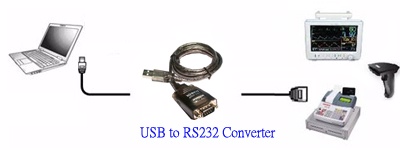

․本裝置可應用於電腦主機與手機、PDA、Modem、GPS …等設備連線
․內建相容性高的英國 FTDI  FT232BL晶片 (相容各作業系統達97%)
․通過微軟 WHQL認證，可在Windows作業系統上自動搜尋更新驅動程式
․完全相容 USB1.1規格並支援 USB2.0/3.0標準
․支援標準RS232介面，標準 USB (A公) 轉 RS232 ( DB-9)公頭
․特別適用於精密醫療儀器、工控PLC、停車場自動手臂等應用
․支援Automatic handshaking自動溝通模式
․支援Remote Wake-up及智慧型電源管理功能
․支援雙向資料傳輸
․RS232端資料傳輸速率最快達230Kbps
․無需佔用IRQ位置
․外殼採用PVC材質，ROHS無鉛製程
․由電腦USB埠取電 DC5V 工作
․主機需求AMD或Intel Pentium133MHz以上之等級
․支援Win98SE、2000、2003、2008(32 & 64 bit) 、WinCE、XP、Vista、Win Server 2012 R2、Win7(32 & 64 bit)、Win8(32 & 64 bit)、Win10、Linux  與 MacOS8.6及之後所有版本
․支援 Windows embedded 系列的產品 ( 用win 8 的驅動程式即可)，包括Windows Embedded Compact、Windows Embedded Enterprise、Windows Embedded Standard 及 Windows Embedded POS Ready

市場情報

三種晶片選擇 : 市場上目前主要採用三種晶片選擇作為USB to RS232轉換器晶片，其中就相容性比較: FTDI (英國) 可達到 97%相容度，另兩種為 MosChip (印度) 及 Prolific ( 台灣旺九研製 ) 。

FTDI 晶片的 driver 有相當不錯的相容性與廣泛的作業系統支援，尤其是獲得 Microsoft WHQL 認証。Linux 只要是kernel 2.6.9 之後的版本都支援到最新的 FT2232 晶片，FreeBSD 也有支援，甚至連 Apple 的 Mac OS 都有 driver 支援！速度可以飆到 4 倍沒問題（完全不會掉資料）省下很多資料下載 的時間。另外，許多知名手機品牌所附傳輸線，多數是採用 FTDI 晶片的驅動程式，更加證明FTDI 晶片的穩定度與相容性廣受國際手機大廠的肯定。

本產品內建的 FT232BL 晶片為 FTDI 功能最完整、相容性及穩定度最高的版本。市面上另有廠商使用 FT232RL 或  FT231X 的晶片組， FT232RL 為 FT232BL 的 Costdown 版本，而現在最新的是  FT231X  又為 FT232RL Costdown 版本。

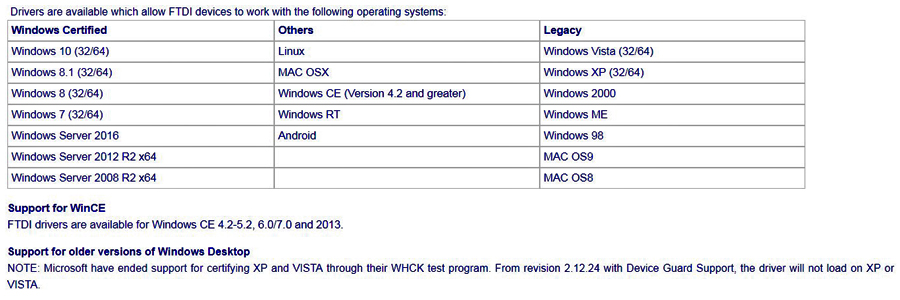

FTDI 晶片支援的作業系統:  (2018/08 更新)

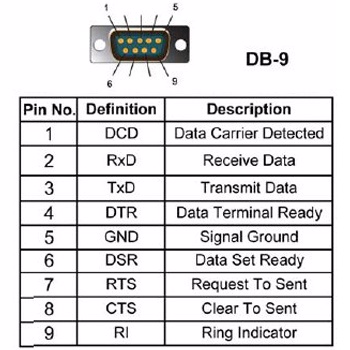

RS232  DB-9 腳位圖



SUNBOX USB to RS232 全系列產品介紹

Model no	USB規格	RS232 埠數	晶片組	RS232 傳輸速度	燈號指示	USB纜線長度	DB9 接頭螺絲
USC-232A/8	USB1.1	*1	Prolific	250Kbps	Tx、Rx、Power	1公尺	母頭
USC-232F	USB1.1	*1	FTDI	230Kbps	Tx、Rx、Power	1公尺	母頭
USC-232G	USB1.1	*1	FTDI	230Kbps	Tx、Rx、Power	1.8公尺	公+母頭
USC-232P/8	USB1.1	*1	Prolific	250Kbps	Tx、Rx、Power	1.8公尺	公+母頭
USI-232F	USB2.0	*1	FTDI	921.6Kbps	Tx、Rx	1公尺	母頭
UMC-120	USB1.1	*2	Prolific	250Kbps		0.2~0.3公尺	母頭
USC-102F	USB1.1	*2	FTDI	230Kbps	Power	0.6公尺	母頭
USI-120F	USB2.0	*2	FTDI	921.6Kbps	Tx、Rx	1公尺	母頭
UMC-140	USB1.1	*4	Prolific	115.2Kbps		0.2~0.54公尺	母頭
USC-104F	USB1.1	*4	FTDI	230Kbps	Power	1.8公尺	母頭
USI-140F	USB2.0	*4	FTDI	921.6Kbps	Tx、Rx	1公尺	母頭
UMC-180	USB1.1	*8	Prolific	115.2Kbps		0.2~0.54公尺	母頭
USI-1016F	USB2.0	*16	FTDI	1,000Kbps	Tx、Rx、Power		母頭
USE-070	USB1.1	*1	FTDI	230Kbps	Tx、Rx、Power	70公尺(Cat.5e)	公頭

本商品規格

產品型號: USC-232F 晶片組: FTDI FT232BL (英國) USB 相容性: USB1.1 & USB2.0 USB1.1 速度:12Mbps RS232 速度 :230Kbps 指示�號: TX，RX，Power USB 連接頭 : USB A- Male RS232 連接頭: DB-9 Male 工作電源 : USB Bus Power (DC5V) 耗電量: Stand by 模式下，DC 5V / 54 mA Working 模式下，DC 5V / 56 mA 工作電壓範圍: 4.35~5.25VDC 線長: 110公分

備註

◎上述產品規格僅供參考，實際規格以實物為準，SUNBOX 慧光展業 保留修改之權利。 ◎文中涉及的其它名稱及商標屬於其相應公司所有。
